2022. gads ir sācies ar pavisam jauniem SketchUp Pro un LayOut atjauninājumiem. SketchUp 2022 versijā ir iekļauti jauni un uzlaboti modelēšanas rīki, papildu meklēšanas funkcionalitāte, laika taupīšanas uzlabojumi izkārtojumā un daudz kas cits. Šie atjauninājumi palīdzēs paātrināt un vienkāršot jūsu darbplūsmas, lai jūs varētu koncentrēties uz saviem projektiem.

SketchUp Pro (desktop)

Meklēšanas iespējas  SketchUp

Meklēšana (Search), kas pirmo reizi tika ieviesta pakalpojumā SketchUp for Web, tagad ir SketchUp Pro funkcija, kas ļauj ātri atrast un aktivizēt vietējās komandas un instalētos paplašinājumus. Tā vietā, lai tērētu laiku, mēģinot atrast vai atcerēties rīku SketchUp vidē, varat ierakstīt nosaukumu vai ar darbplūsmu saistītu vaicājumu, piemēram,  ‘elevation’, ‘boolean’, vai  ‘chamfer’, lai to ātri atrastu.

Ja esat iesācējs SketchUp, tas palīdzēs jums ātrāk izmantot lietotāja interfeisu un rīku kopu, ļaujot jums koncentrēties uz projektu. Meklējiet pēc nosaukuma vai meklējiet, ko vēlaties darīt programmā SketchUp, un tiks parādīti atbilstošie rezultāti.

Pieredzējušiem lietotājiem tas palīdzēs samazināt rīkjoslām atvēlēto ekrāna vietu. Piemēram, tā vietā, lai parādītu visas septiņas Joint Push/Pull rīkjoslas ikonas, tagad varat meklēt “Joint Push/Pull”, un tiks parādītas visas ar paplašinājumu saistītās komandas.

Labākais veids, kā darbplūsmā iekļaut meklēšanu (noklusējuma īsinājumtaustiņš: Shift+S), ir pielāgot saīsni, lai komandu būtu viegli atrast.

Meklēšana ir pieejama visās atbalstītajās valodās.

Jauni un uzlaboti modelēšanas rīki

2022. gadā SketchUp paātrina, racionalizē un uzlabo darbplūsmas, ieviešot pilnīgi jaunus rīkus un ievērojamus atjauninājumus vecajiem rīkiem. Detalizētu informāciju varat skatīt SketchUp izlaiduma piezīmēs, taču šeit ir daži svarīgākie punkti:

Lasso Select

Lasso Select rīks ļauj novilkt pielāgotas iezīmēšanas robežas, nepārorientējot kameru. Varat arī izveidot vairākas diskrētas atlases, veicot vienu klikšķi un vilkšanu.

Lasso ir arī jauns noklusējuma īsinājumtaustiņš: Shift + Spacebar.

Stamp Copy

Jauns pārvietošanas rīka modifikācijas statuss (ieviests 2021. 1.2. gadā), Stamp, ļauj izveidot vairākas kopijas, “apzīmogojot” katru ar vienu klikšķi. Šis rīks ir ērts, lai dabiski izkliedētu objektus noteiktā apgabalā. Piemēram, ainavu dizainā varat ātri ievietot mēroga figūras vai citus objektus. Tas ir noderīgi arī, veidojot vairākas kopijas pa vienu asi neregulāros intervālos, piemēram, attēlojot gājēju pārejas pilsētas dizaina modelī.

Tag Tool

Racionalizējiet modeļa organizēšanu, izmantojot Tag — jaunu rīku, kas ļauj noklikšķināt uz elementa vai iepriekš atlasītiem elementiem, lai lietotu marķējumus. Izmantojot marķējuma rīku, varat paātrināt modeļa organizēšanu, atzīmējot objektus tieši modelēšanas logā, ātri notīrīt nevēlamos marķējumus un uzlabot pārskatu precizitāti, modificējot komponentu gadījumu marķēšanu lielā apjomā.

Freehand

SketchUp veica lielu Freehand rīka atjauninājumu. Izmantojot vienmērīgākas līknes vienības, varat izveidot organiski novilktas līnijas un Follow Me  ekstrūzijas ar dabiskāku dispersiju.

Tā kā Freehand izvade ir vienmērīgāka, rīks izveido vairāk segmentu. Tūlīt pēc līknes zīmēšanas varat pakāpeniski samazināt līknes segmentāciju. SketchUp nodrošina vizuālu atgriezenisko saiti ar katru soli. Freehand saņem arī asu bloķēšanas ievadi, lai norādītu zīmēšanas plakni, un tagad ir iespējams zīmēt pāri blakus esošajām virsmām dažādās plaknēs.

Tangent Inference Lock

Izmantojot jaunos piesaistes punktus gan 2-punktu, gan 3-punktu lokos,  varat ātri norādīt un bloķēt loka piesaistes no esošas malas vai loka. Pieskares loks ir ne tikai paredzamāks, bet arī ļauj īsākā laikā izveidot izliektas līnijas.

Scene Search

Ja ģenerējat arhitektūras vizualizācijas rezultātus vai būvniecības dokumentāciju, jūs, iespējams, izveidojat daudz dažādu ainu, lai parādītu projekta detaļas. Tā rezultātā ir vizuāli jāskenē gari ainu saraksti ar kodētiem nosaukumiem. Izmantojot Scene Search — jaunu meklēšanas filtru, kas atrodas blakus cilnei Scene, tagad varat ātri noteikt un pāriet uz vēlamo ainu.

Citi modelēšanas rīki

2021. gadā SketchUp koncentrējās uz to, kā uzlabot modelēšanas darbības konsekvenci no rīka līdz rīkam, jo īpaši attiecībā uz SketchUp desmit galvenajiem rīkiem. Šajā versijā ir dažas ievērojamas darbības izmaiņas rīkiem Tape Measure, Classifier, Position Texture un directional inferencing tooltips. Vairāk par šīm izmaiņām lasiet mūsu versijas piezīmēs.

Layout

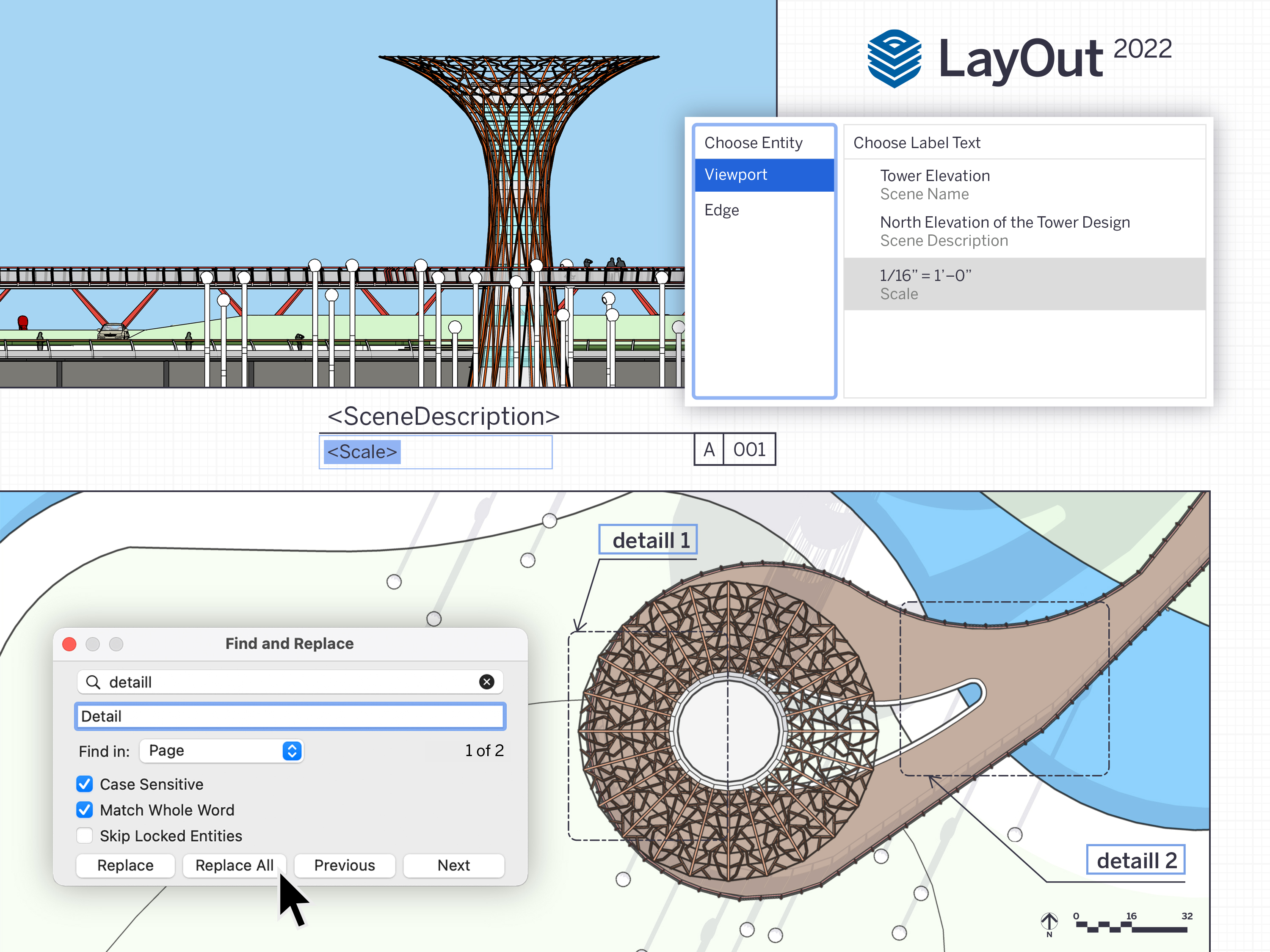

Izmantojot Auto-Text  atjauninājumus un Find & Replace, LayOut palīdz strādāt ātrāk un efektīvāk nekā jebkad agrāk.

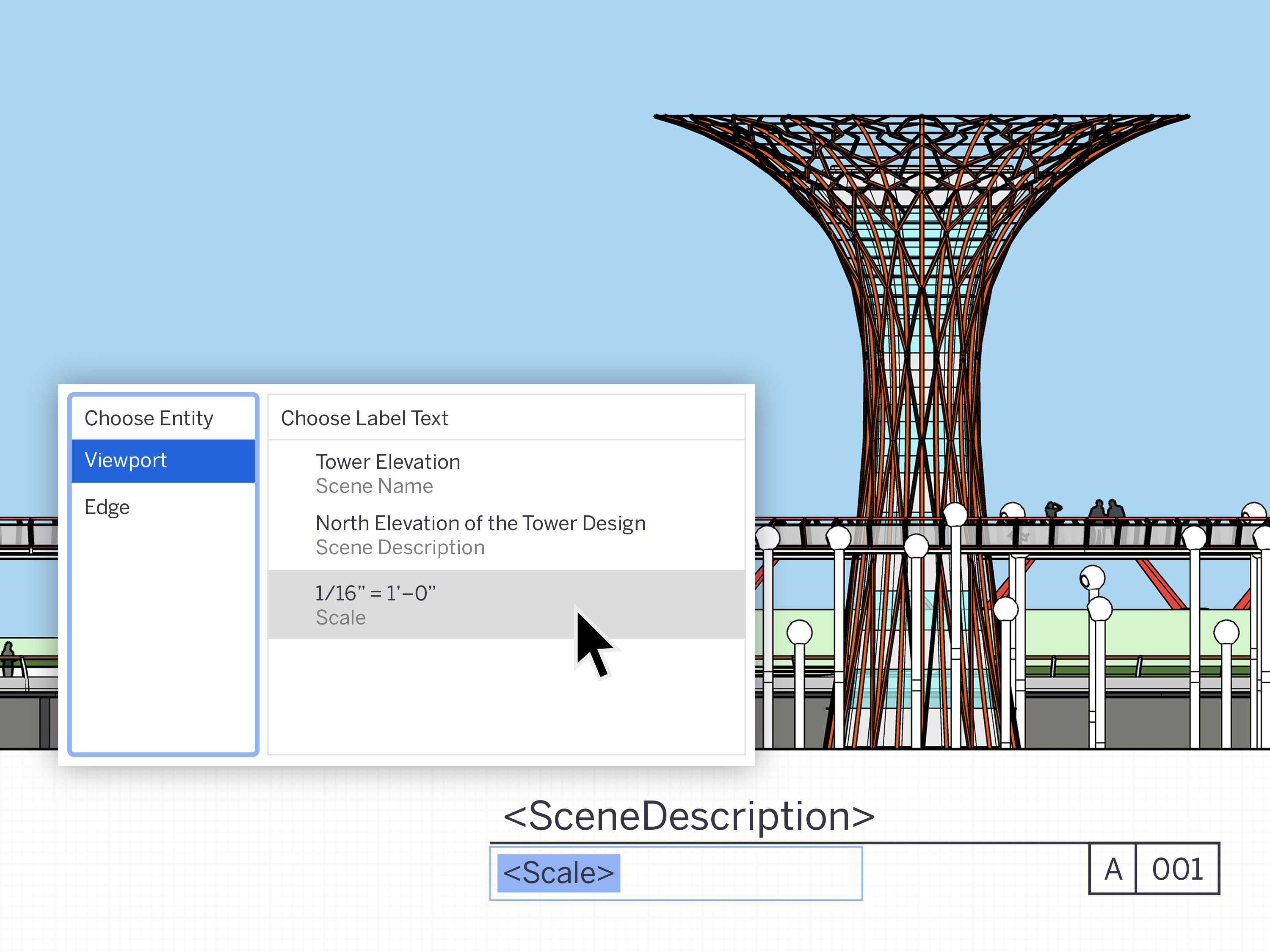

Viewport-based Auto-Text labels

Papildus esošajām etiķetēm, kas izvelk elementu vai komponentu atribūtus no SketchUp skata logiem programmā LayOut, SketchUp ievieš jaunus automātiskā teksta marķējumus, kurus var atlasīt automātiskā teksta izvēlnē etiķešu izveides vai veidņu etiķetēs.

Izmantojot jaunas un uzlabotas uz skata loga balstītas automātiskā teksta etiķetes, varat izmantot vairāk informācijas, kas ir iegūta SketchUp modeļos, veidojot dokumentus, padarot veidnes efektīvākas. Piemēram, varat izvēlēties savas ainas nosaukumu vai aprakstu, izmantojot automātiskā teksta marķējumu, lai automātiski aizpildītu zīmējuma nosaukumu. Pēc tam izmantojiet marķējumu <Ratio>, lai parādītu pašreizējā skata porta mērogu. Ja modeļa skata loga mērogs mainās, mēroga vērtība tiks automātiski atjaunota.

Uzziniet vairāk šeit >> Palīdzības centrs.

Lapu pārvaldības automātiskais teksts

Satura rādītāja manuāla izveide un uzturēšana var būt laikietilpīga un tajā ir iespējamas kļūdas, taču tai nav jābūt ar jauniem virsrakstu bloku pārvaldības uzlabojumiem.

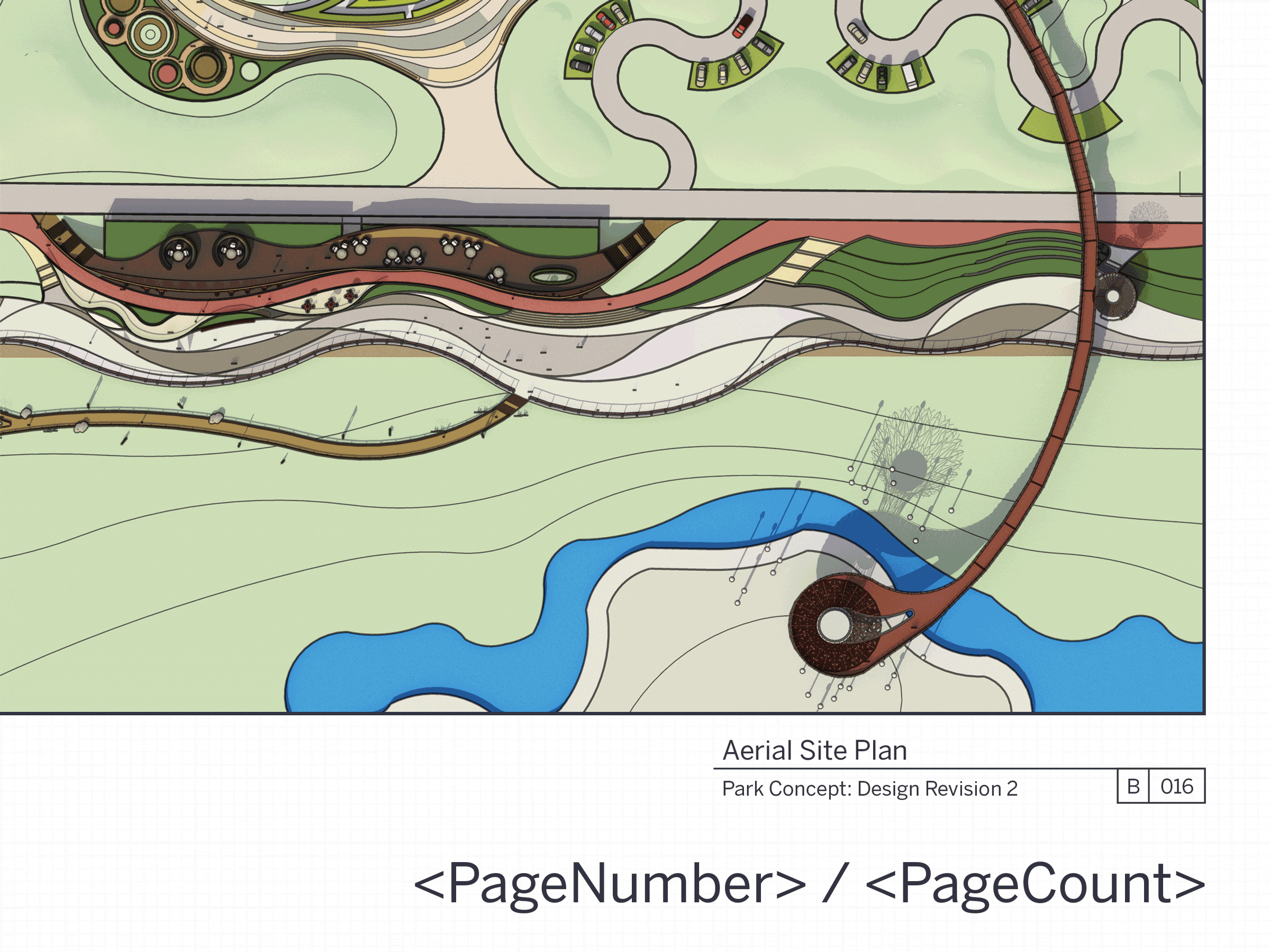

<Page Count>

Papildinot mūsu esošo marķējumu <PageNumber>, <PageCount> parāda lappušu skaitu diapazonā, kuru varat definēt. Izmantojot <PageCount>, lietotāji var norādīt sākuma lapu (kur sākas konkrēts diapazons), rakstzīmju stilu un diapazona pēdējo lapu. Šī funkcija ir noderīga, izstrādājot indeksu vai satura rādītāju jūsu izkārtojuma dokumenta sākumā.

<Page Name>

Izmantojot marķējumu <PageName>, varat izmantot tās lapas nosaukumu, kas nav pašreizējā lapa. Piemēram, ja vēlaties izveidot lapas nosaukumu dokumenta trešajā pozīcijā, ievadiet <PageNumber(3)>. Vēl labāk, lapas nosaukums dinamiski tiek atjaunināts, kad lapas tiek pievienotas, dzēstas vai pārkārtotas, tādējādi ietaupot laiku, izstrādājot un pabeidzot satura rādītāju.

Sequence Auto-Text

Sequence Auto-Text , kas ir ilgstoši izmantots funkcijas pieprasījums, ir jauns automātiskā teksta marķējums, kas automātiski palielinās, kad tas tiek dublēts. Šīs atzīmes tiek izmantotas, lai ātri pievienotu zīmējumus un figūras, izveidotu numurētus zīmējumu nosaukumus, leģendas un daudzus citus lietošanas gadījumus, kuros iepriekš būtu nepieciešama teksta rediģēšana starp katru kopiju. Tāpat kā <PageNumber> Auto-Text, jūs varat dublēt un mainīt Sequence Auto-Text  tik reižu, cik vēlaties.

Ja izdzēšat Sequence Auto-Text , varat ātri un vienkārši pārnumurēt teksta lodziņus noteiktai secības marķējumam visā dokumentā, izmantojot vienu komandu — pārnumerēt secību.

Lai palīdzētu jums sākt darbu ar visām jaunajām Auto-Text funkcijām pakalpojumā LayOut, SketchUp pievienoja divas jaunas lapas katram LayOut virsrakstu blokam.

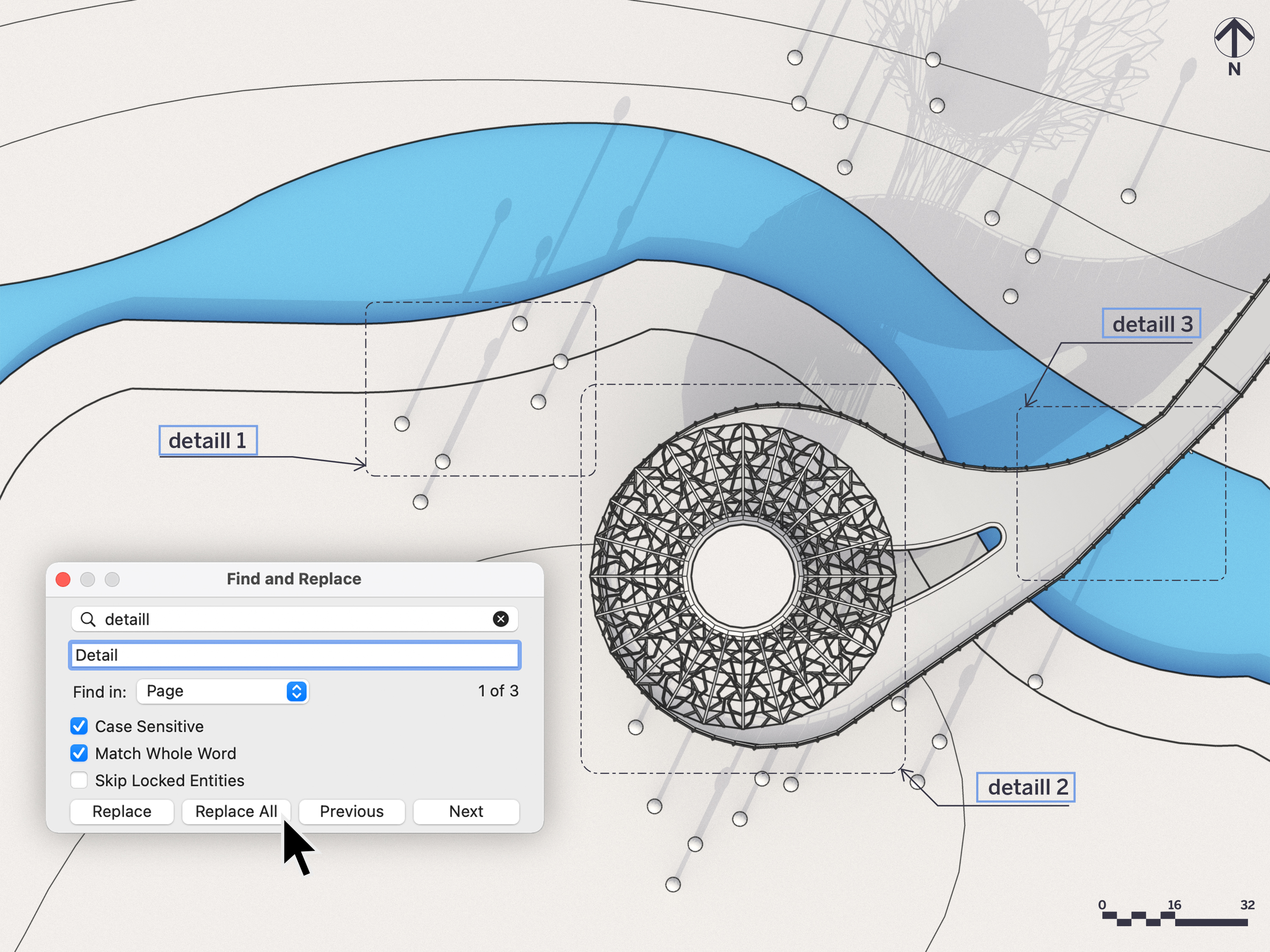

Find & Replace text

Ir vairāki veidi, kā ātri izveidot un kopēt tekstu vairākās LayOut lappusēs, taču teksta modificēšana visā dokumentā vienmēr ir bijusi sarežģīta. Jums ir jāpārbauda katra dokumenta lapa un tekstlodziņš. Tāpēc tika ieviests Find & Replace! Izmantojot Find & Replace, teksta izmaiņu veikšana atlasē, lapā vai dokumentā ir daudz ātrāks process. Tas ne tikai palīdz paātrināt kvalitātes nodrošināšanas procesu, bet arī varat atjaunināt zīmējumu nosaukumus, lappušu numurus, norādītos būvmateriālus un efektīvāk labot drukas kļūdas.

Tāpat kā citās lietojumprogrammās, funkciju Find & Replace var aktivizēt, izmantojot īsinājumtaustiņu Ctrl/Command + F.

Zoom Selection

Novērsiet tālummaiņas funkcionalitātes trūkumus, izmantojot jauno tālummaiņas atlases konteksta komandu.. Kad rasējuma lapas kļūst arvien detalizētākas un sarežģītākas, tajās var kļūt grūti orientēties, izmantojot ritināšanas funkciju. Tagad varat pāriet uz vēlamo tālummaiņas līmeni LayOut vidē, samazinot nevēlamu tuvināšanas vai tālināšanas aizkaves iespējamību.

Veiktspējas un kvalitātes uzlabojumi

Iebūvēts M1 atbalsts SketchUp uz Mac

Tagad SketchUp piedāvā universālu instalēšanas programmu, kas ļauj SketchUp Pro darboties Mac ierīcēs ar M1čipa platformu (ieviesta 2020. gada beigās).

2022. gada instalēšanas programma atbalsta arī SketchUp instalēšanu un darbību Mac ierīcēs, kurās ir Intel procesori. Tas nozīmē, ka Apple lietotājiem, lai instalētu SketchUp Pro, nav jānosaka, kura mikroshēma darbojas Mac datorā.

Entities Builder API

Ātrāk ģenerējiet lielu daudzumu ģeometrijas, izmantojot Ruby API ar jauno Entities Builder API interfeisu. Lietotāji, kuri ģenerē lielu daudzumu ģeometrijas,  ievēros, ka process kļuvis daudz ātrāks.

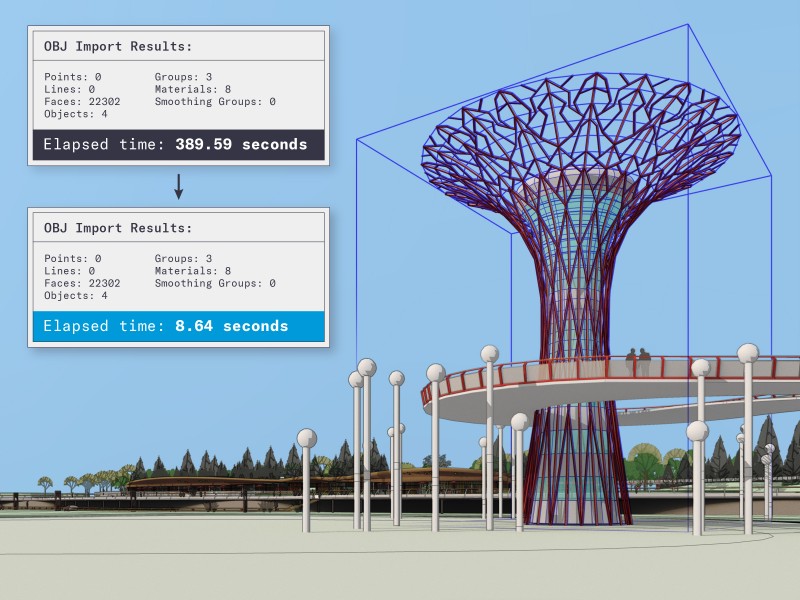

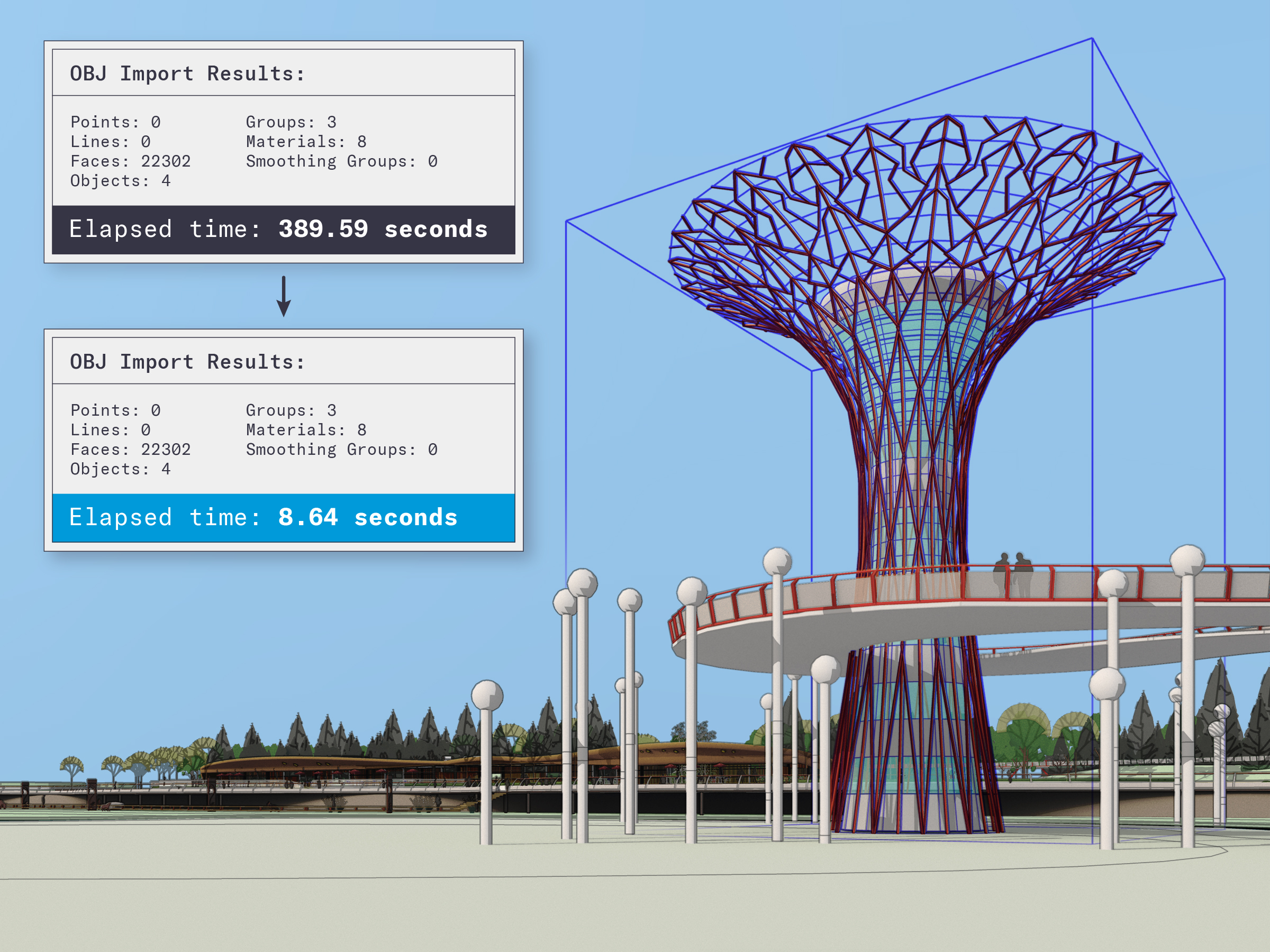

Izmantojot esošo .obj importētāja kodu attēlā augstāk, tornis ar 22 000 plaknēm ir importēts pēc 389 sekundēm jeb aptuveni sešarpus minūtēm. Izmantojot jauno Entities Builder API saskarni, tas pats tornis tiek importēts mazāk nekā deviņās sekundēs.

Citi ievērojami kvalitātes uzlabojumi ietver Explode Performance, kameras izgriezumu un sekciju plaknes.

Uzklausot lietotājus, SketchUp uzlabojas, lai SketchUp produktu komplekts joprojām būtu svarīga lietotāju projektēšanas darbplūsmas sastāvdaļa.

Uzziniet vairāk:

2022 atjauninājumi jaunajos Skill Builder video

Izmēģini par brīvu >> 30-day trial
